HXGN-12箱型固定式金属封闭开关设备
产品概述

HXGN-12箱型固定式金属封闭开关设备（简称环网柜），适用于额定频率50Hz、额定电压12kV的交流高压成套设备装置。主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能等作用，也适于装入箱式变电站。

本环网柜配手动、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。外形美观，操作方便，结构紧凑体积小，占地面积只有中置柜的50~60%。成套性强，无火灾和爆炸危险，具有可靠“五防”功能。本开关柜能满足GB/T3906-2020等标准要求。

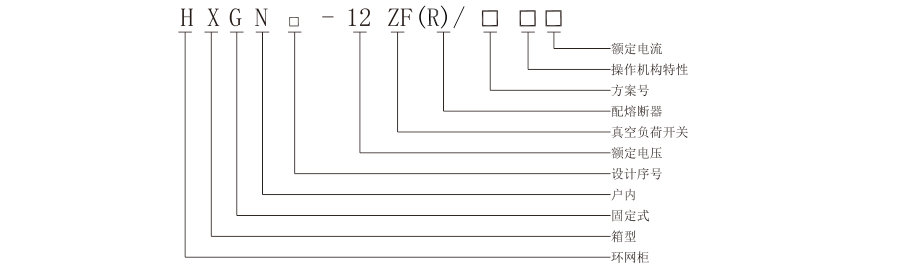

型号及其含义

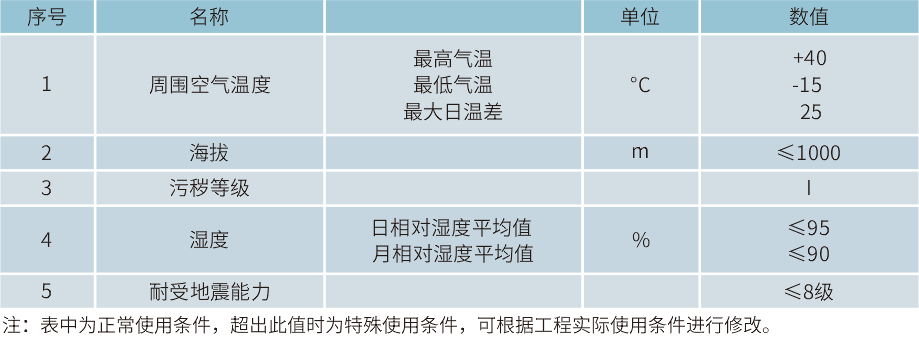

使用条件

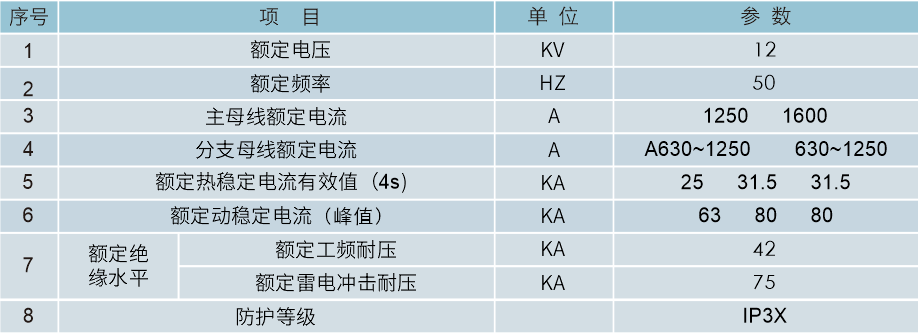

技术参数和性能要求

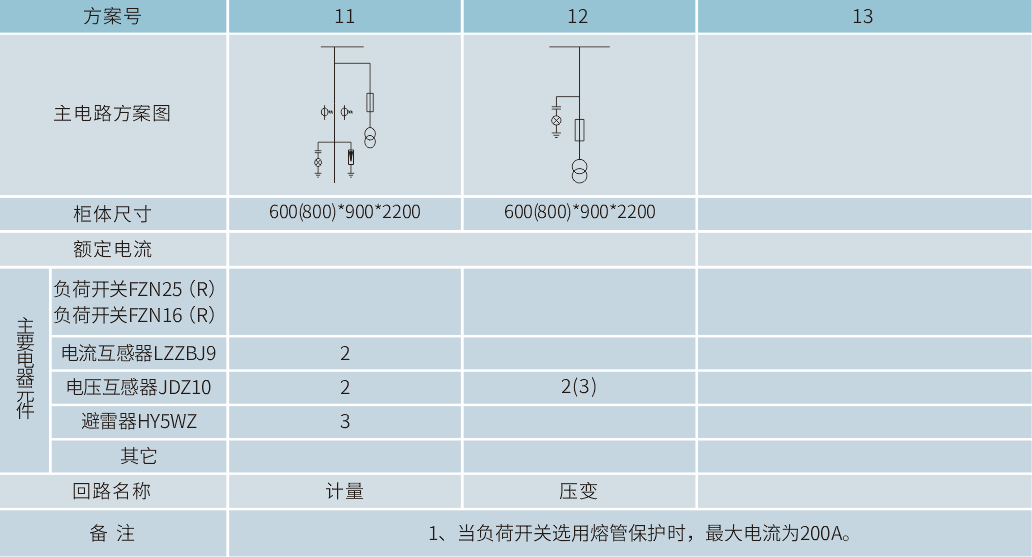

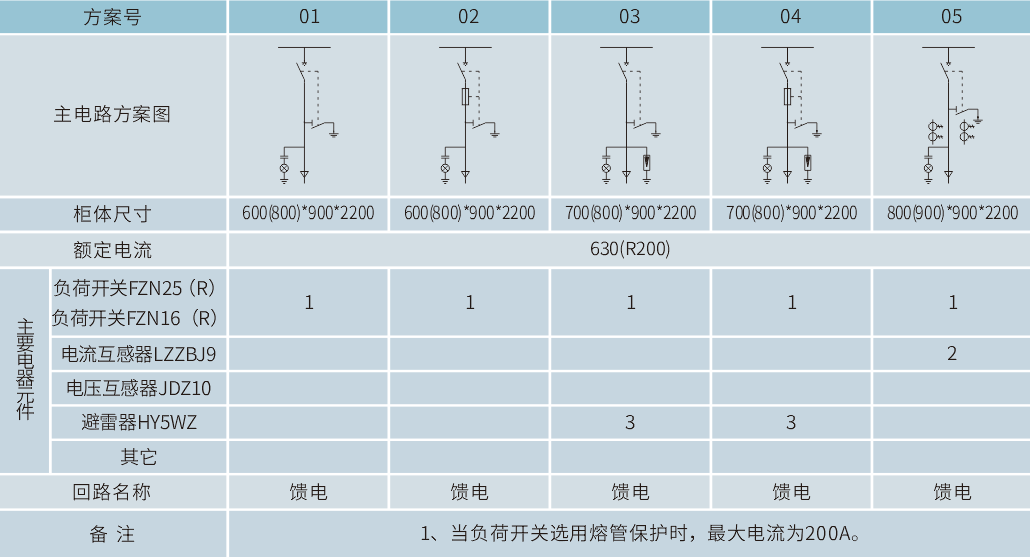

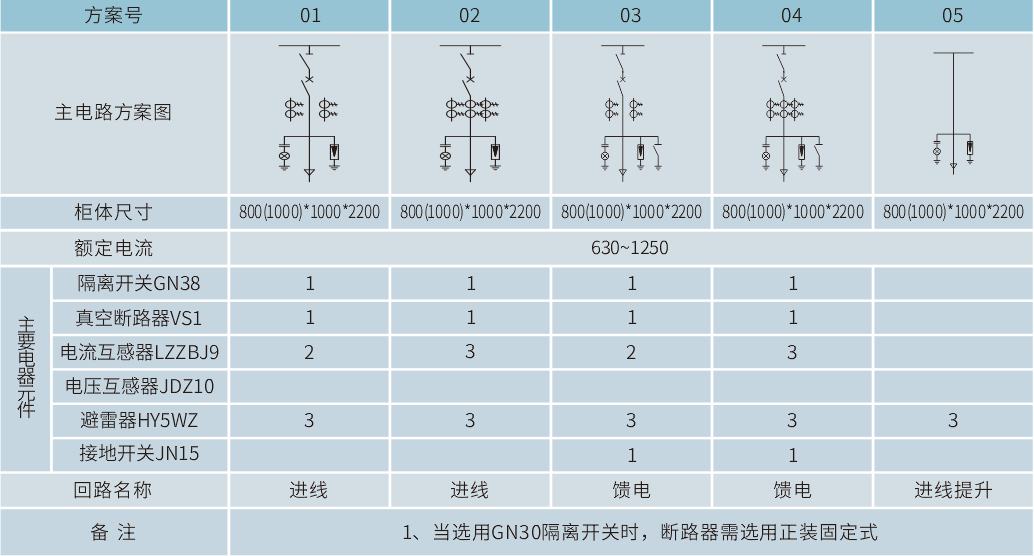

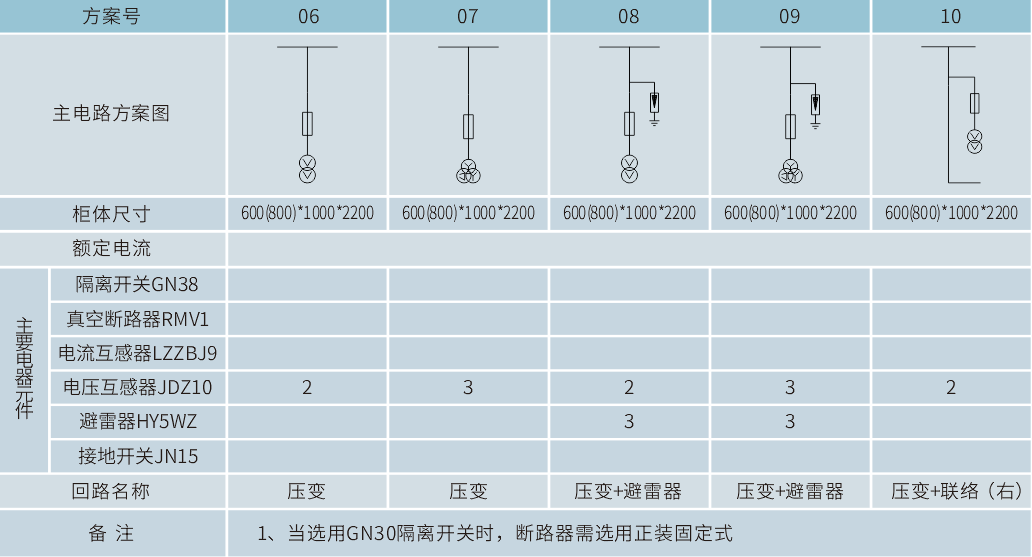

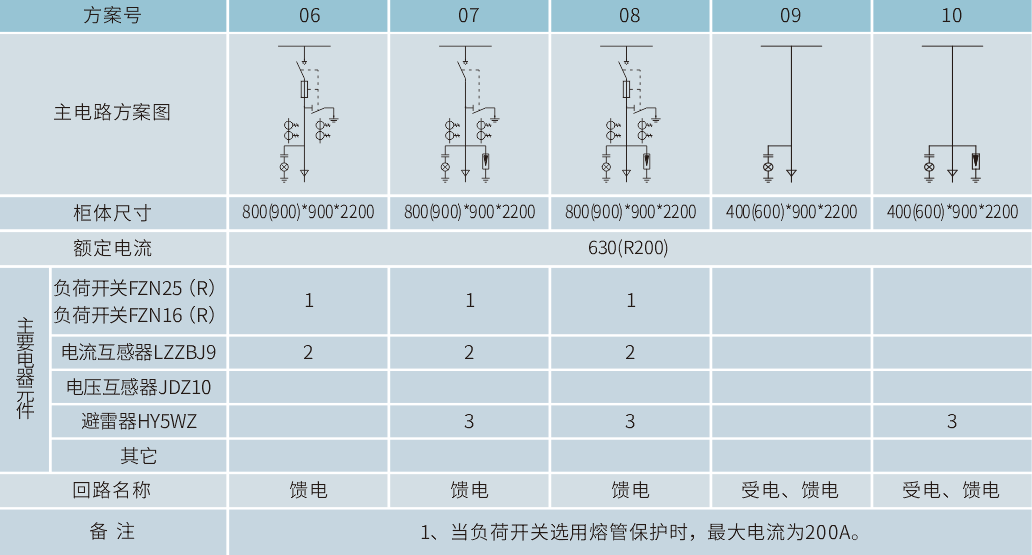

主电路方案图
