XL-21型动力柜
产品概述

XL-21型低压封闭式动力柜，适用于发电及工矿企业交流电压500V及以下的三相三线、三相四线、三相五线低压配电系统，作为动力照明配电之用。本产品具有配电方案灵活、组合方便、实用性强、结构新颖等特点。符合GB/T7251.12-2013、IEC6049等规定。

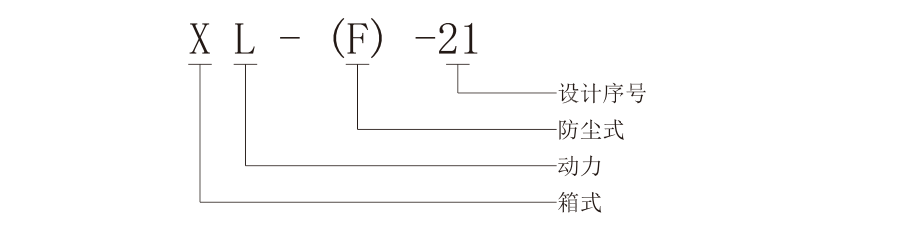

型号及其含义

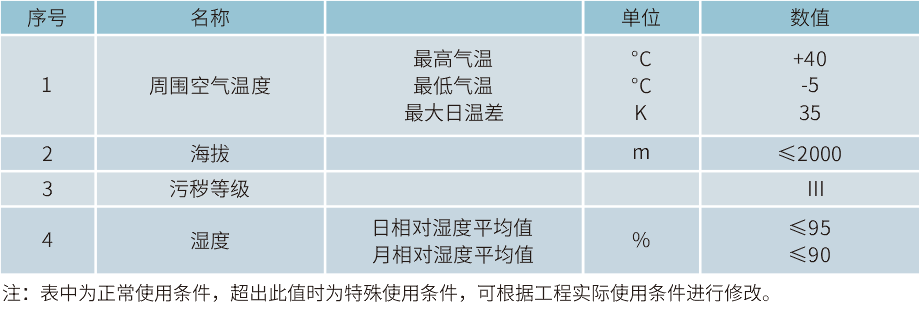

使用条件

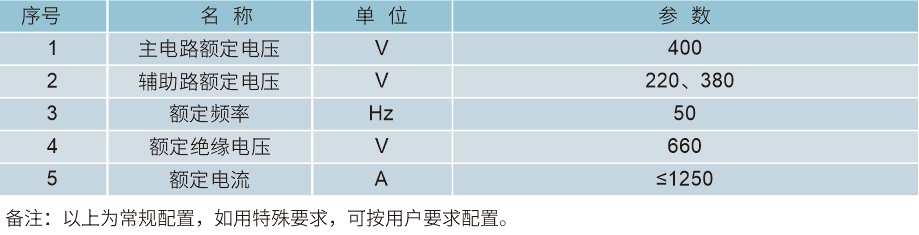

技术参数和性能要求

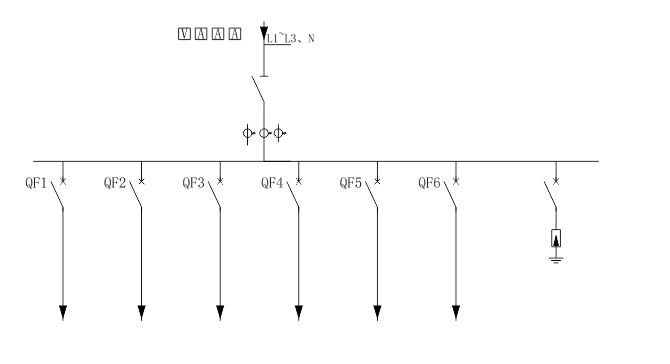

主电路方案图

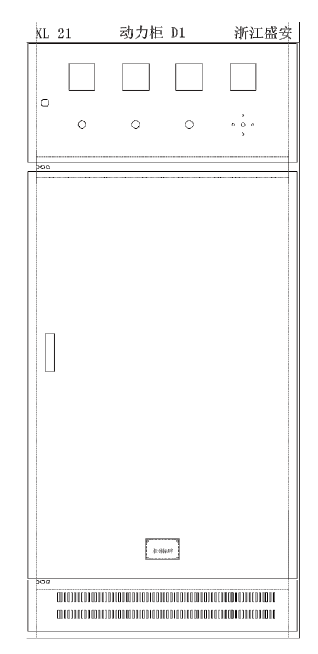

XL-21型低压动力配电柜是户内封闭式配电柜，用型钢做框架、门板及侧后封板活装而成，柜体结构轻巧紧凑，刀熔开关操作把手在正面右侧，可在柜外操作。单扇左开门，门上装有测量仪表（电流表、电压表），指示电器（指示灯）、操作元器件（按钮、万能转换开关）。柜门打开后，配电柜全部器件敞露，便于检修和维护。柜内元器件安装使用条架、条板。安装方式可灵活组合，安装方便、紧凑、通用性大，易于实现安装构件的标准化。

XL-21型柜采用电缆进出方式，用户有特殊需要时，可有柜顶盖板上开进线敲落孔方式。

主电路方案图
